塑膠制品廠家如何減少缺陷

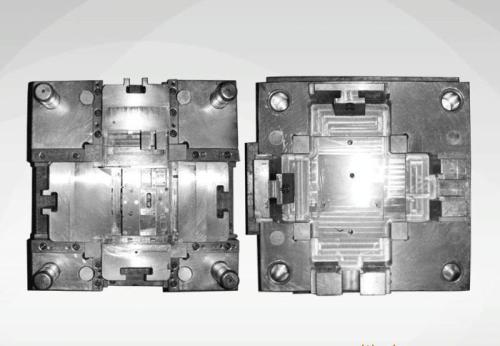

    1、將熱處理后的淬火應力降低到最低限度，因為淬火應力、網狀碳化組織在磨削力的作用下，組織產生相變極易使工件產生裂紋。塑膠制品廠家指出，對于高精度模具為了消除磨削的殘余應力，在磨削后應進行低溫時效處理以提高韌性。
    2、合理使用冷卻潤滑液，發揮冷卻、洗滌、潤滑的三大作用，保持冷卻潤滑清潔，從而控制磨削熱在允許范圍內，以防止工件熱變形。塑膠制品廠家指出，改善磨削時的冷卻條件，如采用浸油砂輪或內冷卻砂輪等措施。將切削液引入砂輪的中心，切削液可直接進入磨削區，發揮有效的冷卻作用，防止工件表面燒傷。
    3、消除磨削應力也可將模具在260～315℃鹽浴中浸1.5min，然后在30℃油中冷卻，這樣硬度可下降1HRC，殘留應力降低40%～65%。
    4、塑膠制品廠家指出，對于尺寸公差在0.01mm以內的精密模具的精密磨削要注意環境溫度的影響，要求恒溫磨削。由計算可知，300mm長的鋼件，溫差3℃時，材料有10.8μm左右的變化，(10.8=1.2×3×3，每100mm變形量1.2μm/℃)，各精加工工序都需充分考慮這一因素的影響。

標題：塑膠制品廠如何減少缺陷 網址：http://www.163tour.com/server/show/id/1219.html

*本站所有相關知識僅供大家參考、學習之用，部分來源于互聯網，其版權均歸原作者及網站所有，如無意侵犯您的權利，請與小編聯系，我們將會在第一時間核實，如情況屬實會在3個工作日內刪除。 7*24小時免費熱線： 13682521790 13714219339

文章關鍵詞：塑膠模具開模_塑膠模具制品_深圳塑膠模具廠家
